Karten Features im Qlik Sense Geo Objekt

In diesem Blogpost wollen wir uns ein paar generellen Features widmen, die das Qlik Sense Geo Objekt in den letzten Versionen erhalten hat.

Web Map Service (WMC) Hintergründe

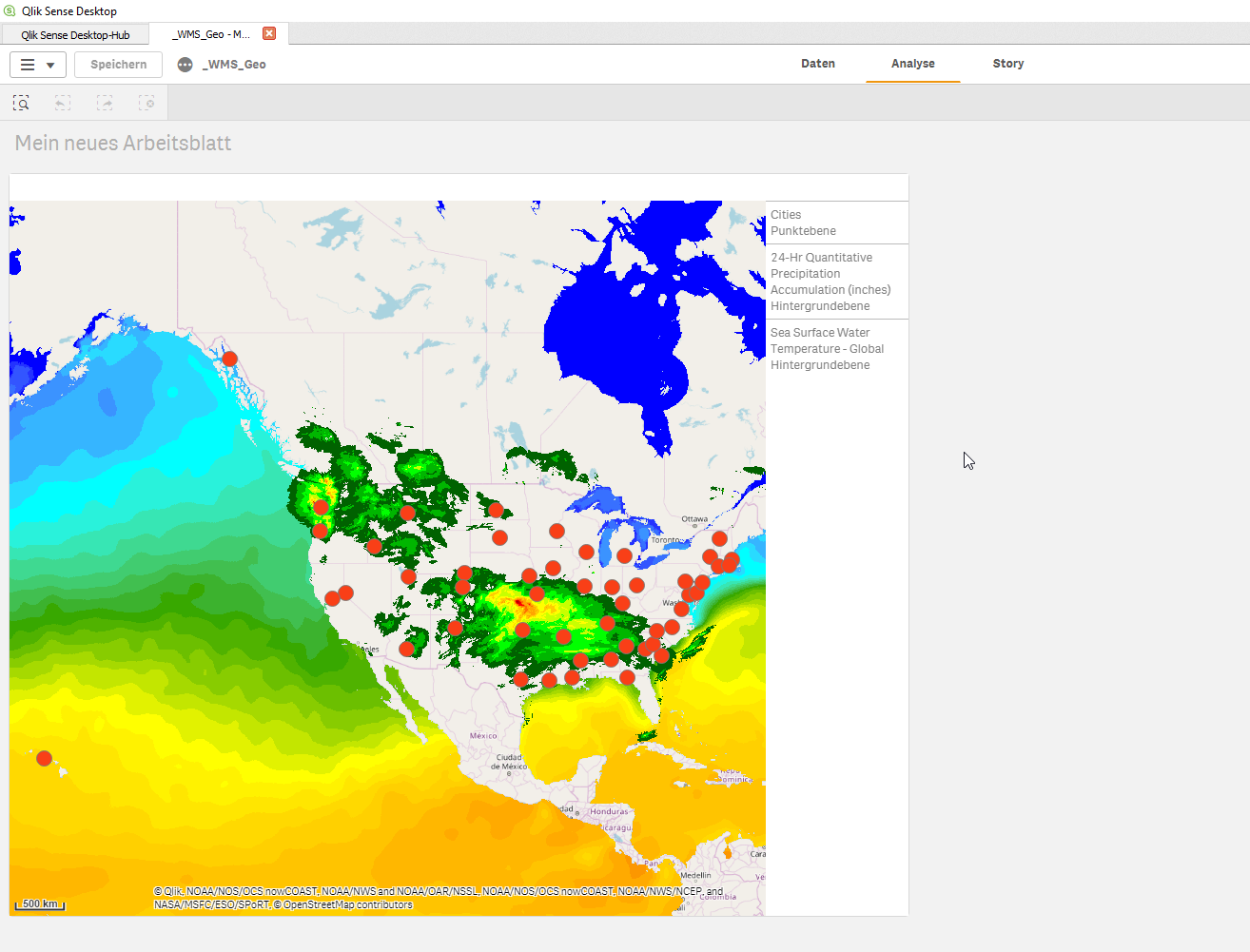

Ein Web Map Service (WMS) ist eine Schnittstelle zum Abrufen von Auszügen aus Landkarten über das World Wide Web.  Spielt man das Beispiel aus der Qlik Hilfe durch, kann man sich sehr einfach eine Qlik Karte erzeugen, die Wassertemperatur und Niederschlagsmenge anzeigt. Wenn notwendig, kann auf zusätzlichen Ebenen eigentlich Daten aus dem Qlik Datenmodell angezeigt werden. In diesem Beispiel wären das die Hauptstädte der Bundesstaaten als rote Punkte.

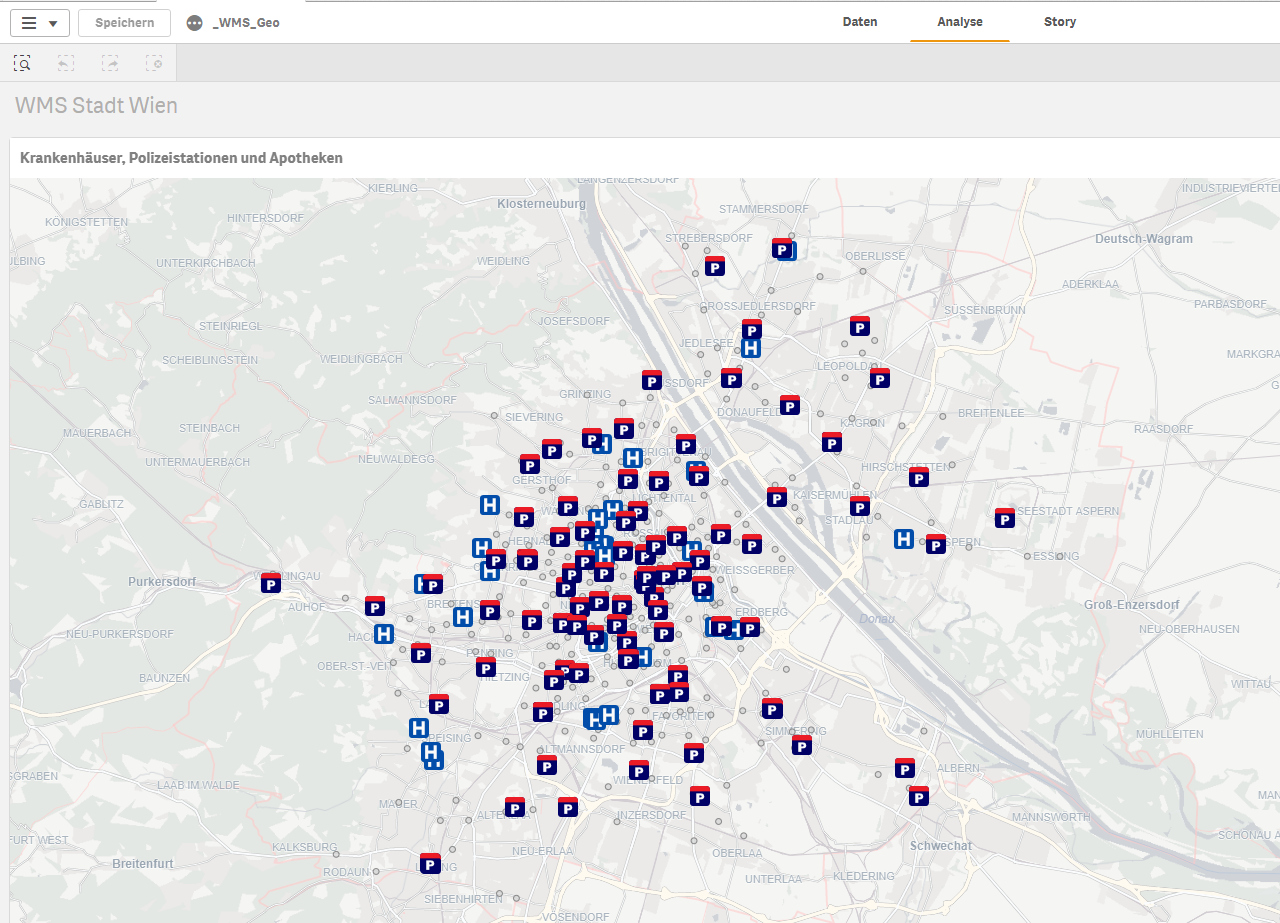

Die Stadt Wien etwa stellt über die WMS URL https://data.wien.gv.at/daten/geo unzählige Informationen bereit, die als Hintergrund des Qlik Sense Karten Objekts genutzt werden können. Hier ein Beispiel das alle Krankenhäuser, Polizeistationen und Apotheken anzeigt.

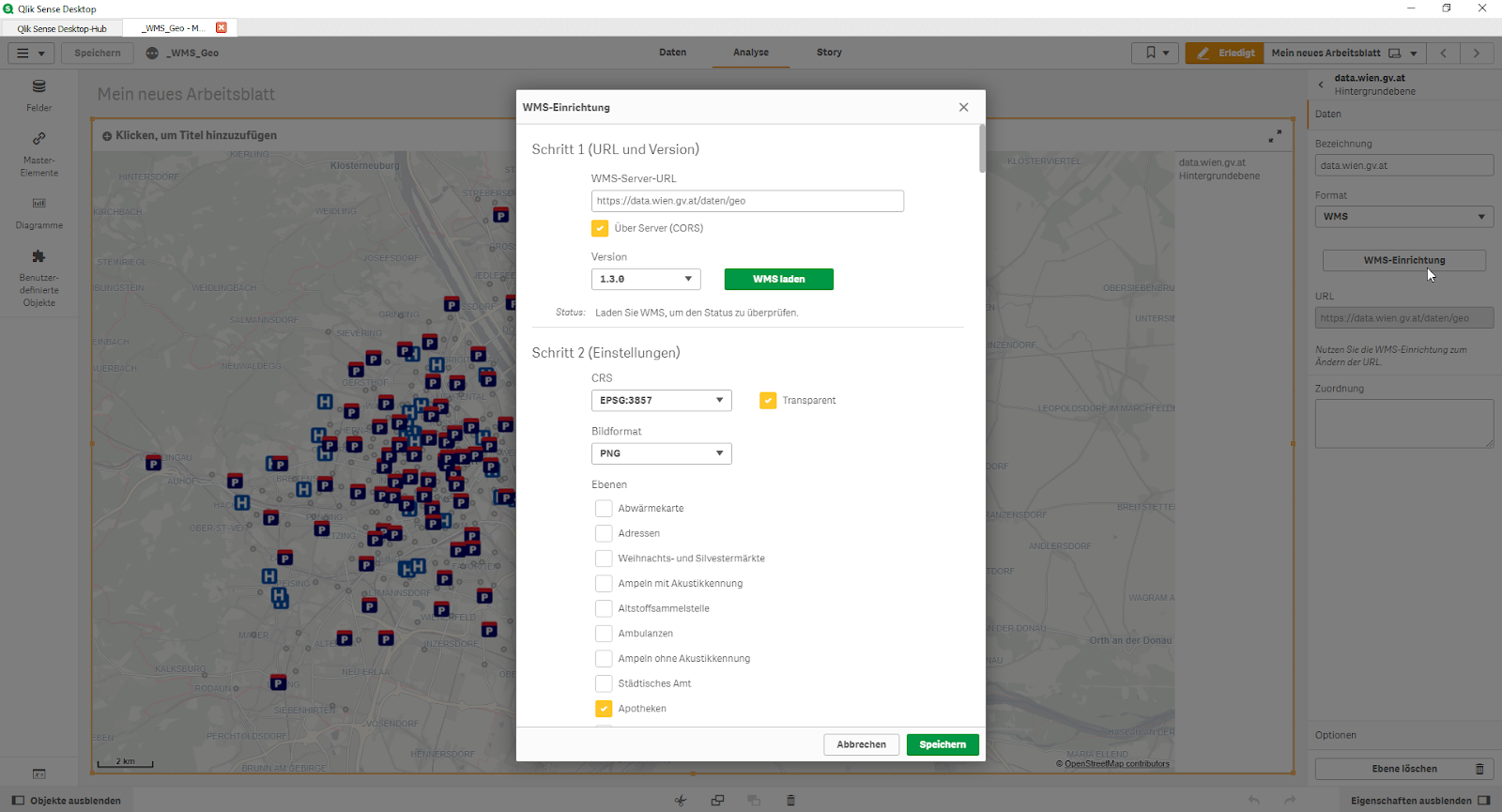

Im Qlik Sense Edit-Modus kann auf der rechten Seite via "WMS-Einrichtung" gewählt werden, welche Informationen gerade angezeigt werden sollen.

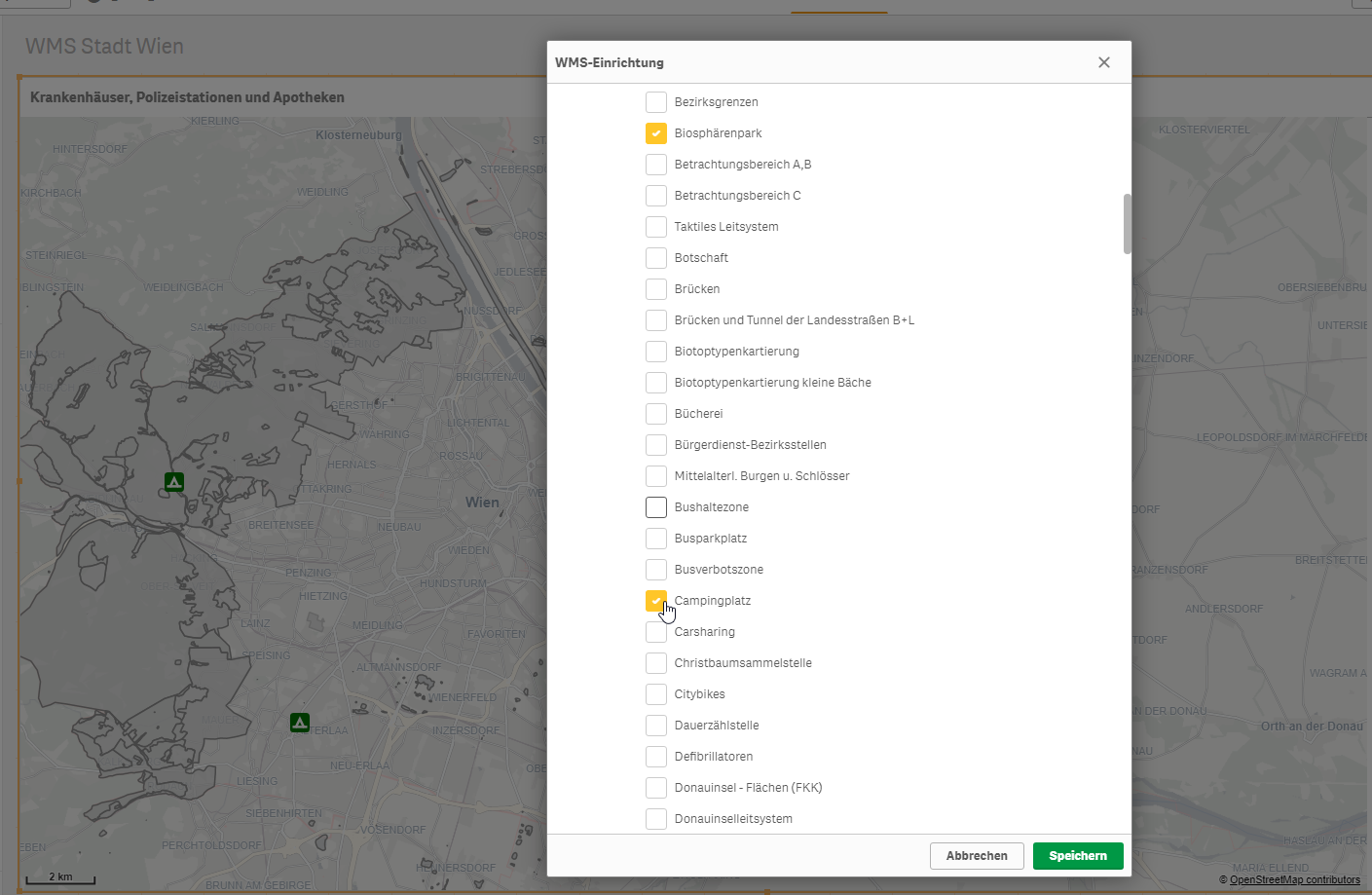

Die Stadt Wien stellt so mehr als 100 Geoinformationen zu Verfügung, die Sie beliebig kombinieren können. Sie suchen einen Campingplatz in Wien in einem Biosphären-Park oder an einem stehenden Gewässer? Kein Problem, einfach die Layer in Qlik Sense auswählen, und die Daten werden angezeigt.

Bild als Hintergrund

Steht einem kein Webservice zu Verfügung, hat man im einfachsten Fall nur eine starre Bilddatei als Hintergrundkarte. Den Trick hat man schon jahrelang in QlikView genutzt. Damals war es die Kabinenbelegung auf einem Kreuzfahrtschiff, in Qlik Sense wäre das Beispiel Supportmitarbeiter in einem Großraumbüro.  Damals war es die Kabinenbelegung auf einem Kreuzfahrtschiff, in Qlik Sense wäre das Beispiel Supportmitarbeiter in einem Großraumbüro.

In der Qlik Hilfe ist dieses Bild als Sitzplätze im Großraumbüro verlinkt: https://help.qlik.com/en-US/sense/Subsystems/Hub/Content/Resources/Images/ui_map-image-background-example.png

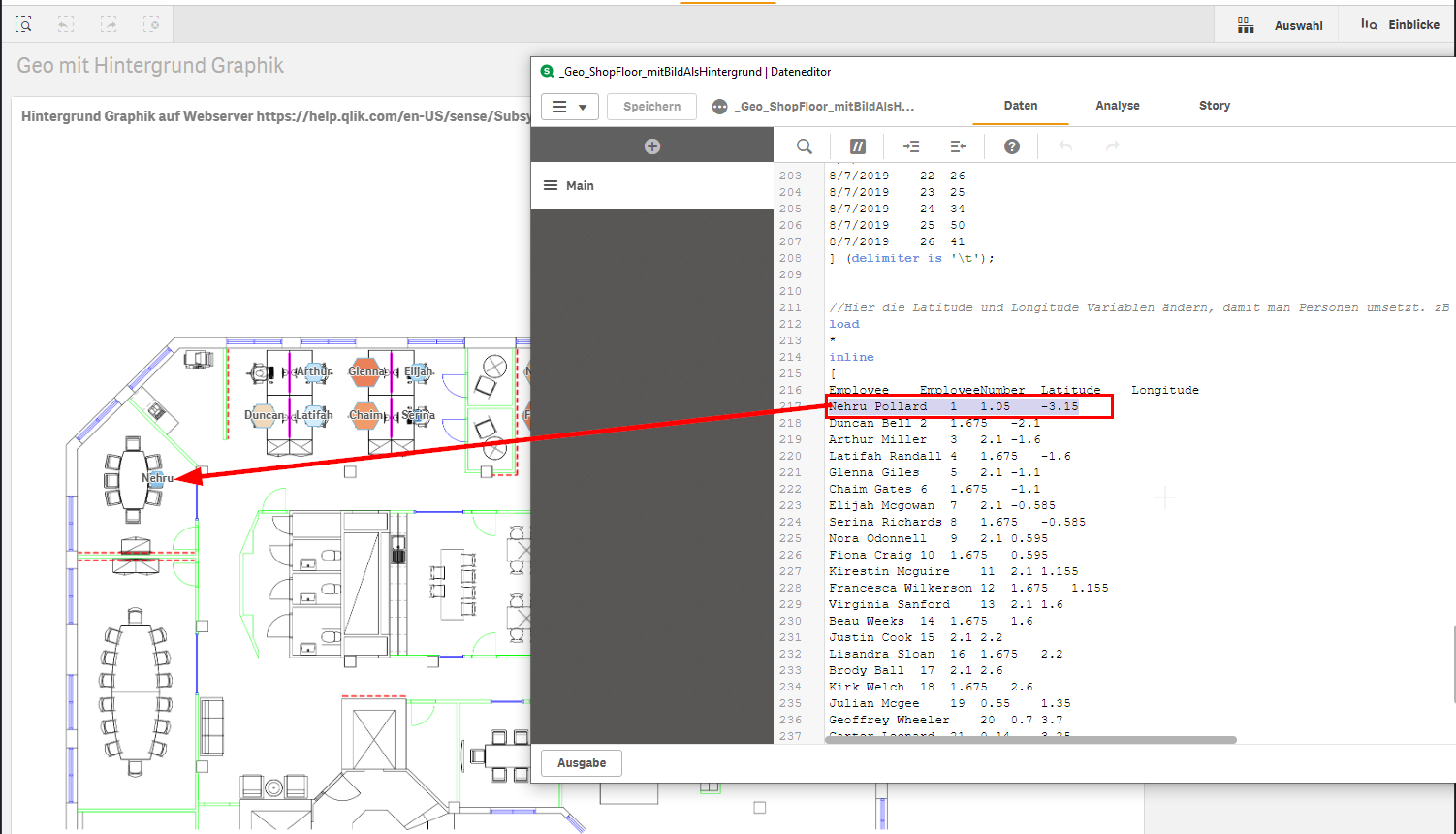

Auf dem Bild überlegt man sich ein Koordinaten System, dass man im Qlik Script zu den Supportmitarbeitern mappt.

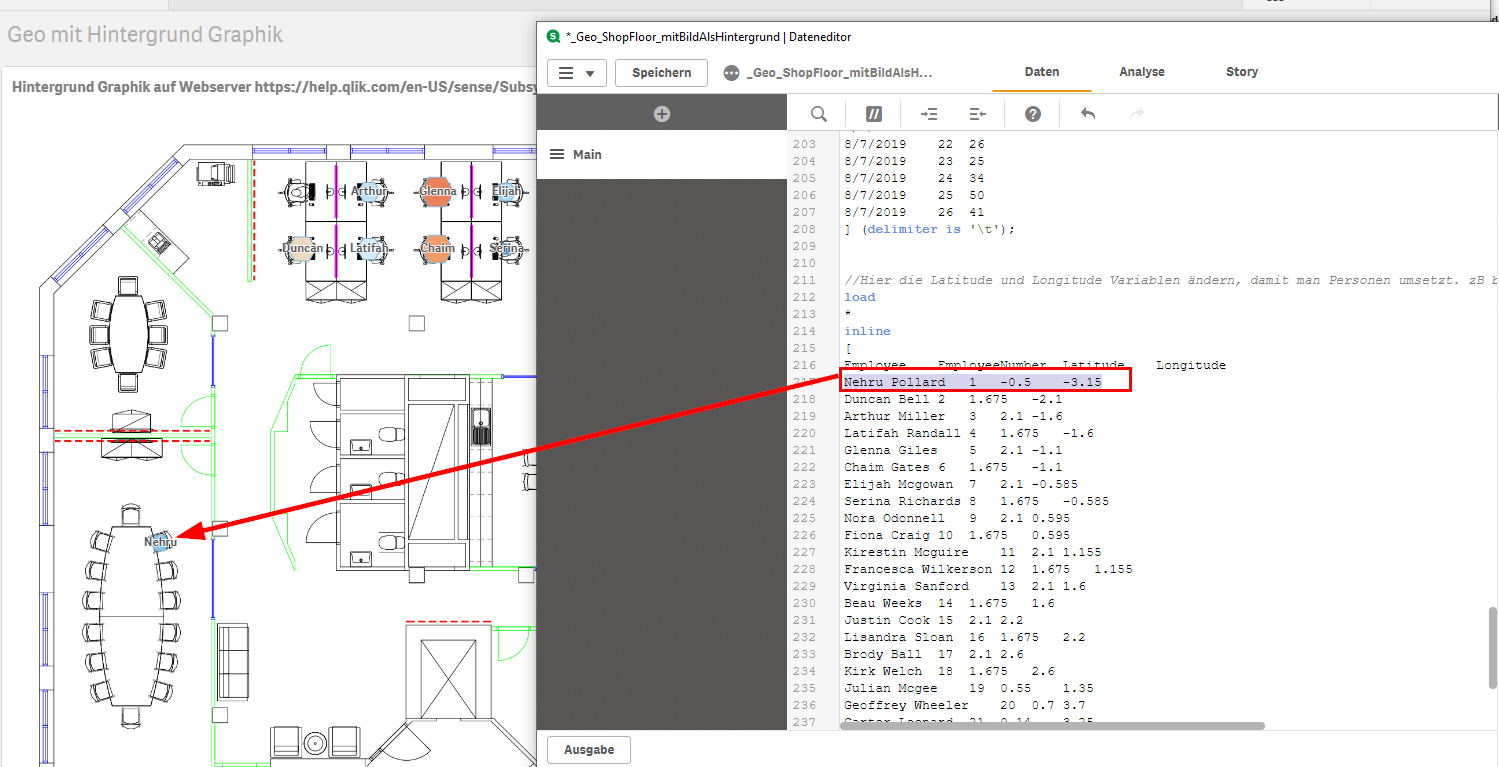

Will ich etwa den Mitarbeiter "Nehru" vom kleinen Besprechungstisch auf den großen Tisch setzen,




so muss man seine "Koordinaten" im Script anpassen.

Karte mit Graphikebenen

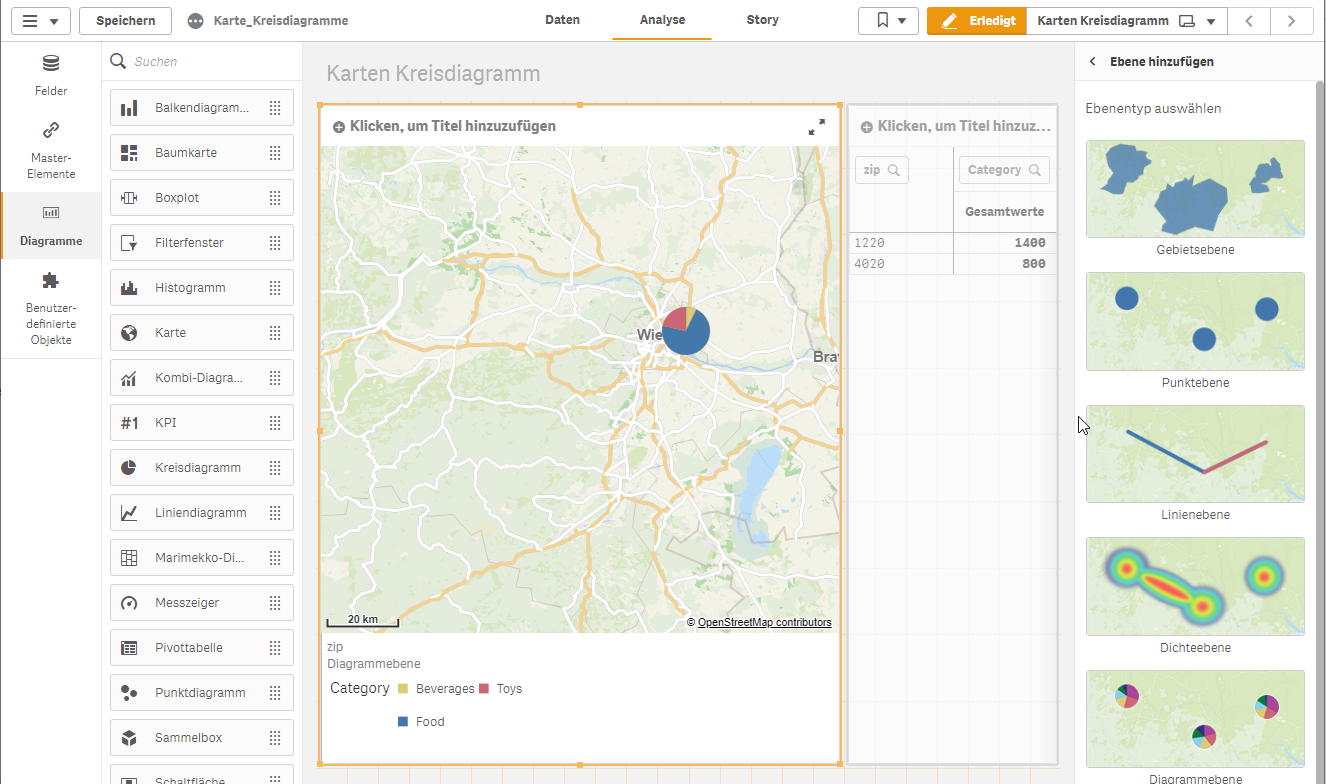

Seit einigen Versionen kann Qlik Sense neben den klassischen Punkt- und Gebietsebenen auch noch verschiedene Graphikebenen wie Kreisdiagramme, Balkendiagramme, Density Maps und Linienlayer.

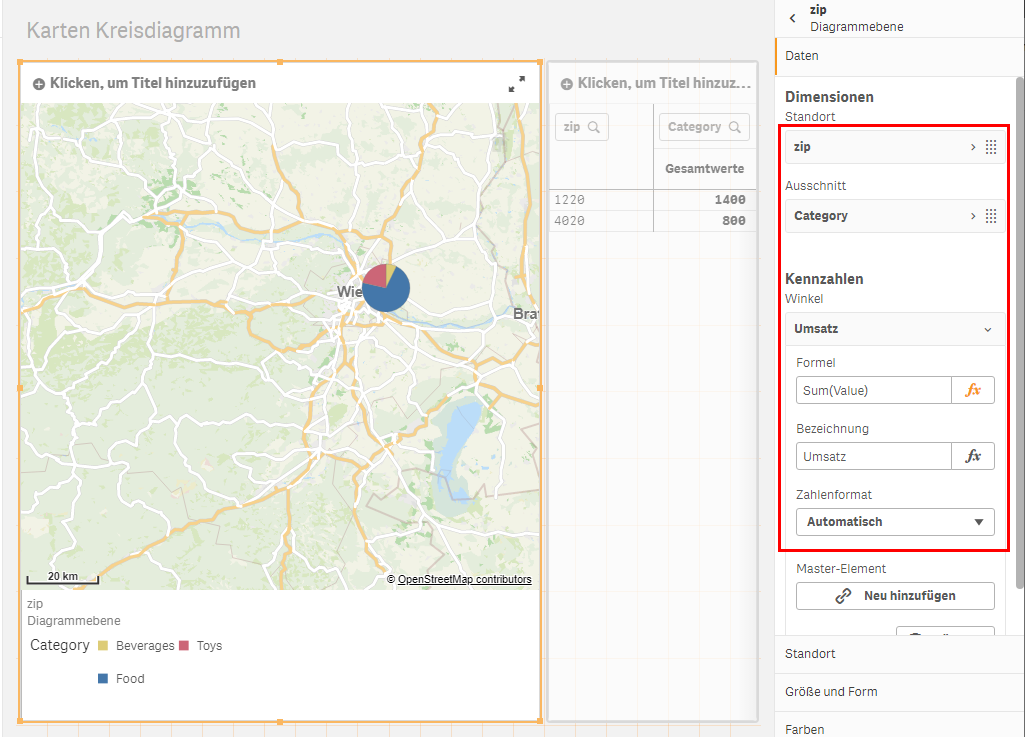

Bei Kreisdiagrammen steht einem eine zusätzliche Dimension zur Verfügung, nach der man den eigentlichen Geo-Datenpunkt aufreißen kann. Im Beispiel unterhalb wird pro Postleitzahl noch zusätzlich das Feld Kategorie aufgerissen.

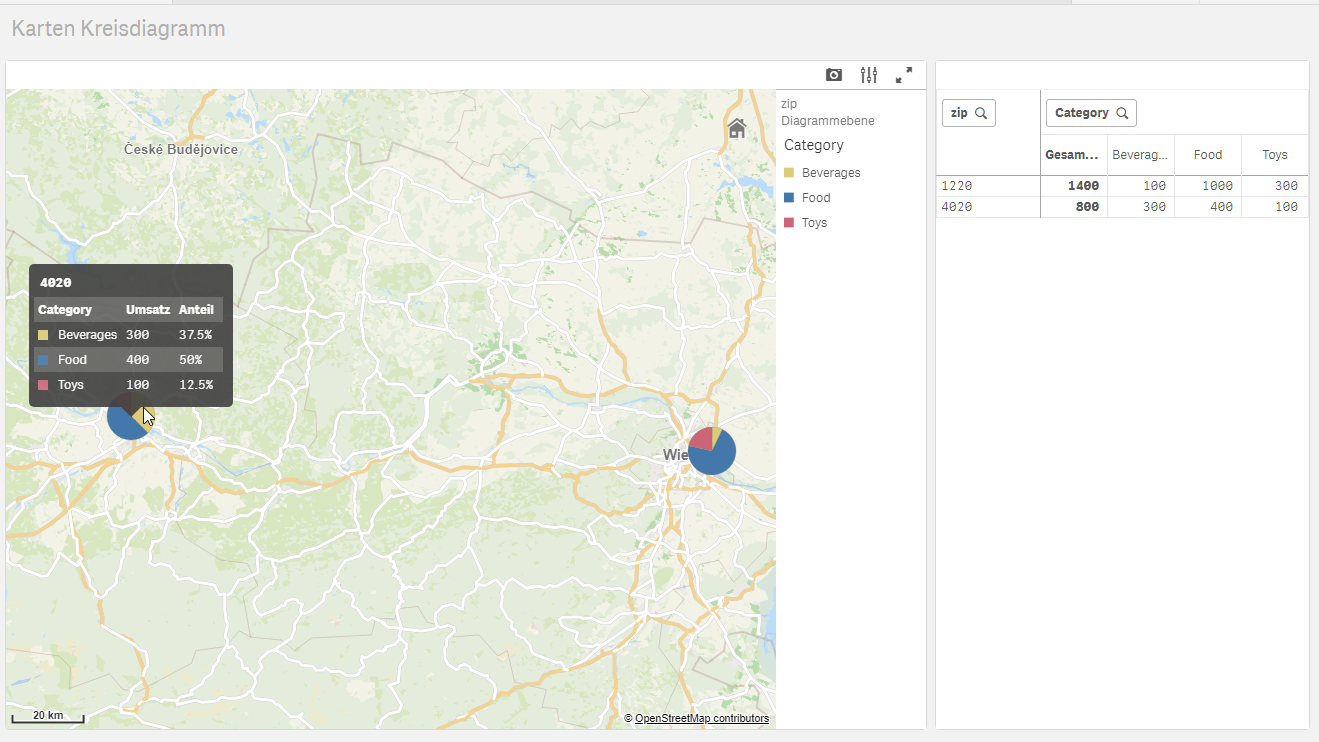

Die Postleitzahl aufgerissen nach Category. Der Tooltip zeigt absolute und relative Werte

Eigenes Symbol als Punktebene

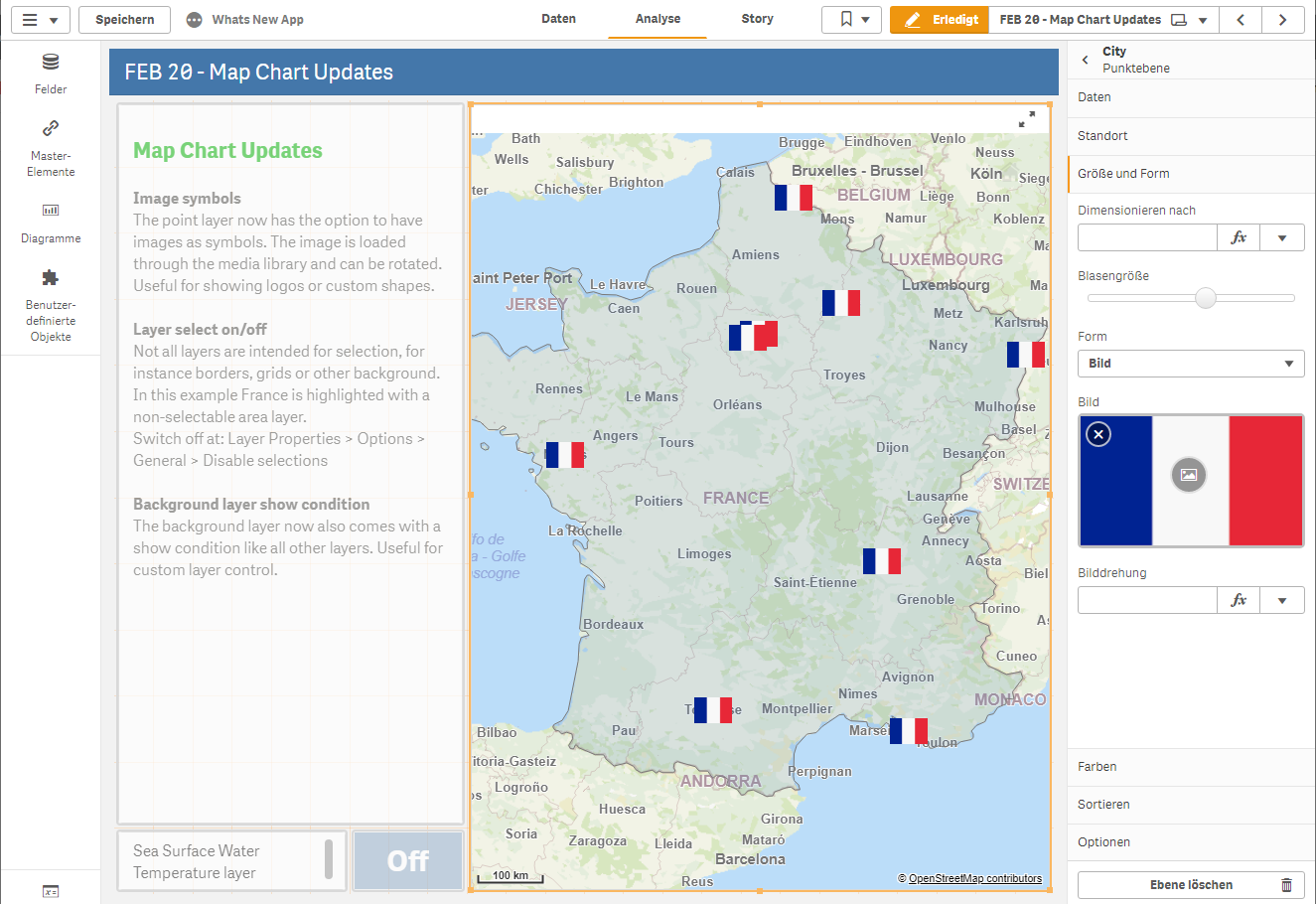

In der Punktebene ist es möglich auch eine eigene Graphik als Punkt zu definieren. Das Bild kann auch dynamisch von einer Bild-URL kommen, wenn Sie unterschiedliche Bilder benötigen. So kann man etwa Flaggen oder Kundenlogos auf einer Landkarte darstellen.
